– fotopříběh vyhledání vodních zdrojů v letech 2003 až 2005

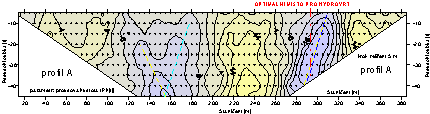

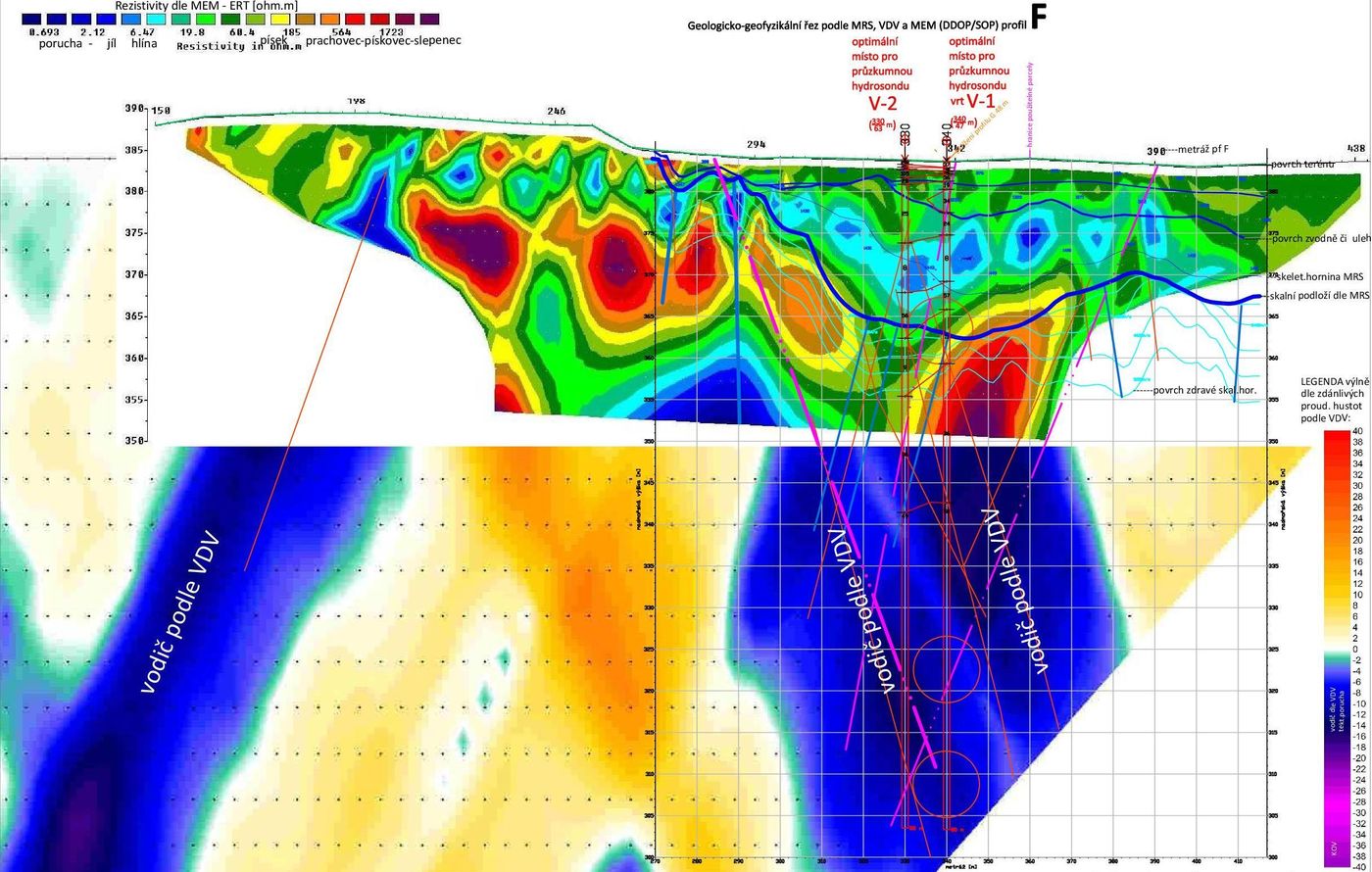

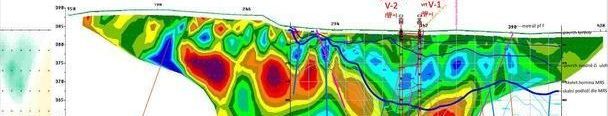

Pseudohloubkové řezy zdánlivých proudových hustot dle VDV na obr. vpravo a vkreslené výsledky dle DDOP byly podkladem pro situování hydrosondy do červeně vyznačeného bodu. Ačkoli lokalita leží v blízkosti vrcholu kopce byla zastižena široká rozvětralá zóna (zastiženy zeminy do hloubky 21 m) a velká vydatnost vodního zdroje kolem 2 l/s. Osa tektoniky dle DDOP vyznačena žlutě, dle VDV modře - dána tónováním mapy isolinií do modra.

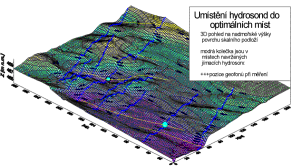

LEGENDA:
-konturová mapa značí nadmořské výšky povrchu skalního podloží podle výsledků měření metodou mělké refrakční seismiky (MRS). Hlubší místa jsou tónována do fialova, mělčí do žluta
+++ -modré křížky značí pozici geofonů při měření - v těchto místech je konturová mapa nejvěrohodnější a mezi těmito body byla zobrazená informace získána interpolací..
-žluté kroužky vyznačují vodiče podle metody kombinovaného odporového profilování (KOP). Čím větší je poloměr kroužku, tím výrazněji se vodič projevil na křivkách zdánlivých rezistivit hornin podle KOP. V místech s vodivými inženýrskými sítěmi nebyla metoda KOP použita
-červenou čarou je naznačena pravděpodobná korelace indikací průběhu tektonických linií podle výsledků KOP a MRS
-černé kroužky s modrou výplní značí optimální umístění jímacích hydrosond podle měření KOP, MRS a podle následného upřesnění mocnosti propustných vrstev pomocí metody vertikálního elektrického sondování (VES)
-obě jímací hydrosondy byly realizovány a vykázaly vydatnost tři a jeden litr za sekundu -3D pohled upraveno, zjednodušeno
